Аж үйлдвэрийн хадгалалт
Шүүгээ, шингэн хөргөлттэй систем, контейнер. Аж ахуйн нэгж, барилга, станцад зориулсан.

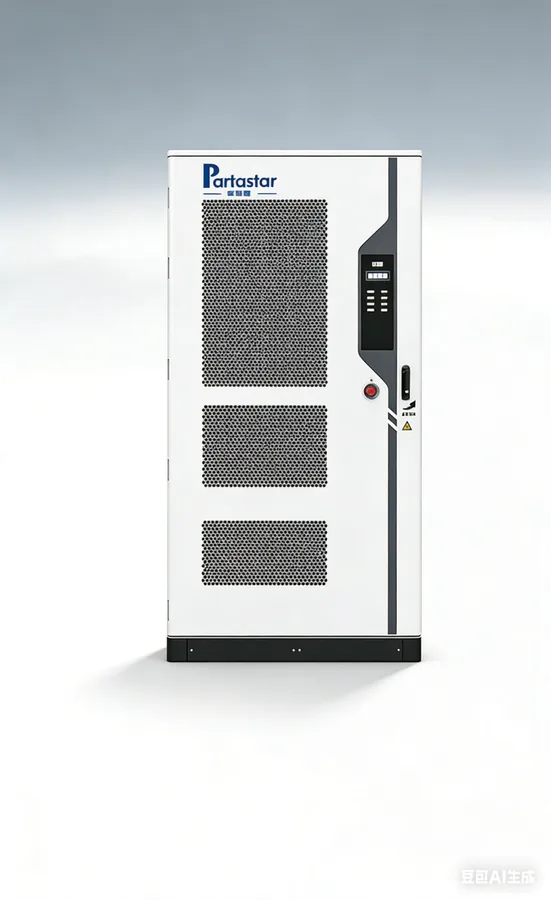

60 кВт·ц гадаа нам хүчдэлийн ус нэвтэрдэггүй загвар
| Үзүүлэлт | Утга |
|---|---|
| Батарейн нэрлэсэн энерги | 64 кВт·ц |
| Батарейн нэрлэсэн багтаамж | 1256Ah |
| Батарейн нэрлэсэн хүчдэл | 51.2Vdc |
| Батарейн хүчдэлийн муж | 40–58.4Vdc |
| Нэрлэсэн цэнэглэх/гаргах гүйдэл | 600A |
| Макс. цэнэглэх/гаргах гүйдэл | 800A |
| AC нэрлэсэн чадал | 24 кВт |
| Нэрлэсэн гаралтын гүйдэл | 34.8A |
| Нэрлэсэн хүчдэл (оролт ба гаралт) | 3L/N/PE; 400V |
| Сүлжээний давтамж | 50/60 Гц |
| Циклийн тоо | 6000 удаа |
| Жин | Шүүгээний бохир жин 700 кг; инвертер 49 кг |
| Гадна хэмжээ (Ө×З×Д) | Шүүгээ 1350×650×1000 мм, модон хайрцаг 800×1370×1650 мм; инвертер 700×440×260 мм, хайрцаг 920×620×390 мм |

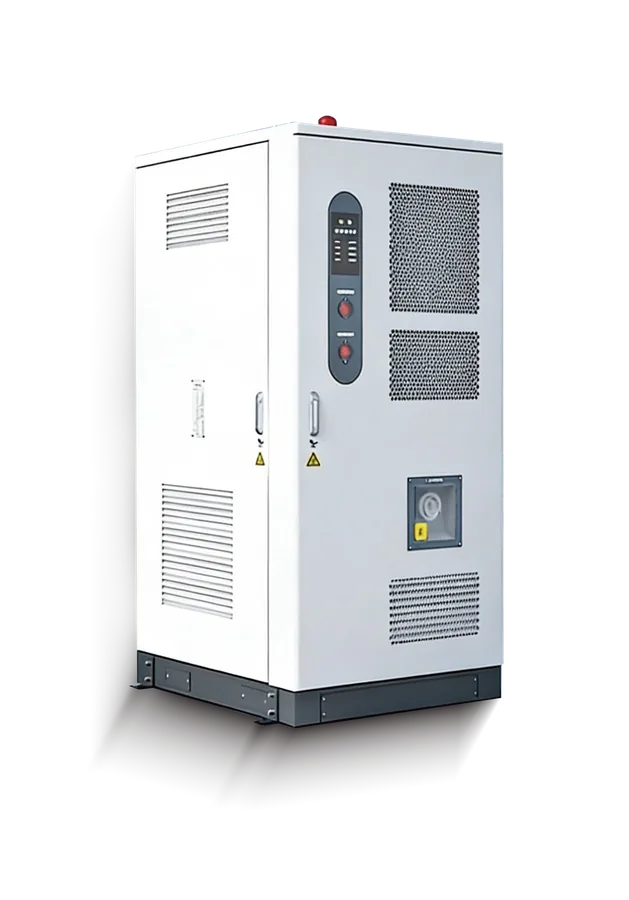

60–120 кВт·ц гадаа нар-хадгалалтын нэгдсэн систем
| Үзүүлэлт | Утга |
|---|---|
| Батарейн нэрлэсэн энерги | 120 кВт·ц |
| Нэрлэсэн багтаамж | 314Ah |
| Нэрлэсэн хүчдэл | 438Vdc |
| Хүчдэлийн муж | 300–438Vdc |
| Макс. цэнэглэх/гаргах гүйдэл | 157A |
| Цэнэглэлт таслах хүчдэл | 420V |
| Гаргалт таслах хүчдэл | 336V |
| Нэрлэсэн чадал | PCS 30 кВт / PV 38.4 кВт |
| Нэрлэсэн хүчдэл | 384V |
| DC хүчдэлийн муж | 336–420V |
| Цэнэглэх температур | 0~45℃ |
| Гаргах температур | −20~50℃ |
| Хадгалах температур | 0~35℃ |
| Хэмжээ | 1200×1850×1320 мм |
150 кВт·ц-аас 3290 кВт·ц хүртэл
Салхи-нар-дизель, шингэн хөргөлттэй болон контейнер хадгалалт.

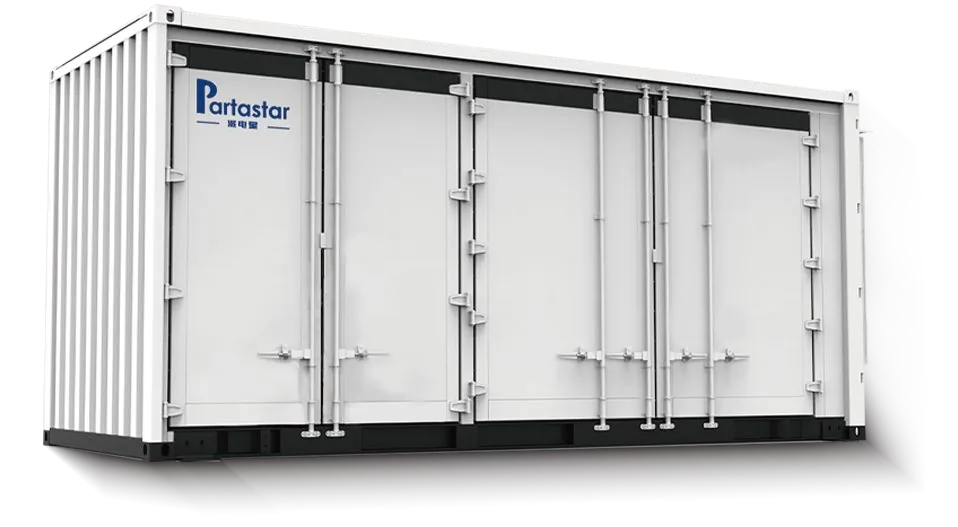

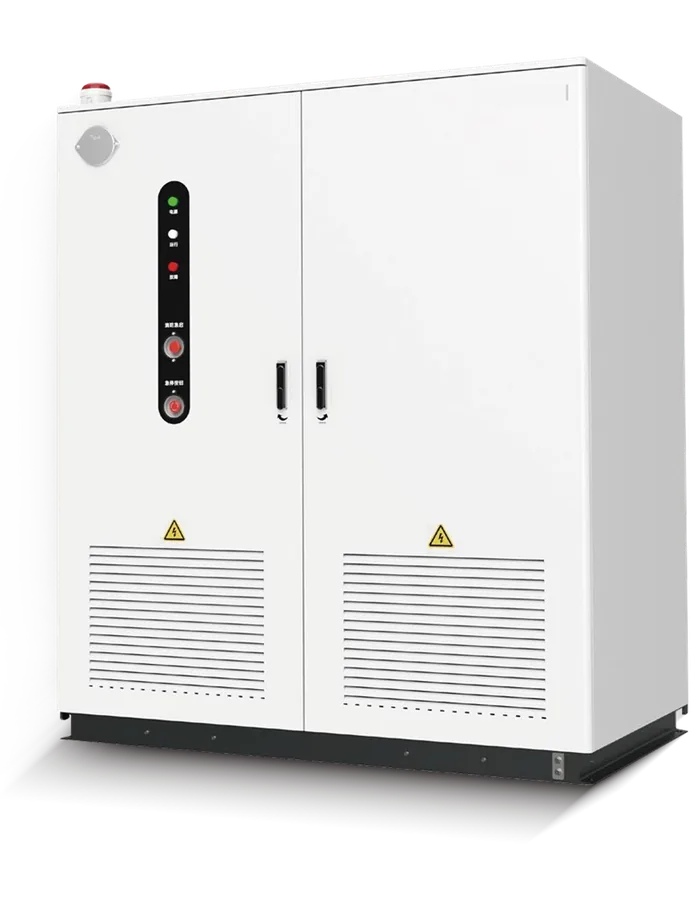

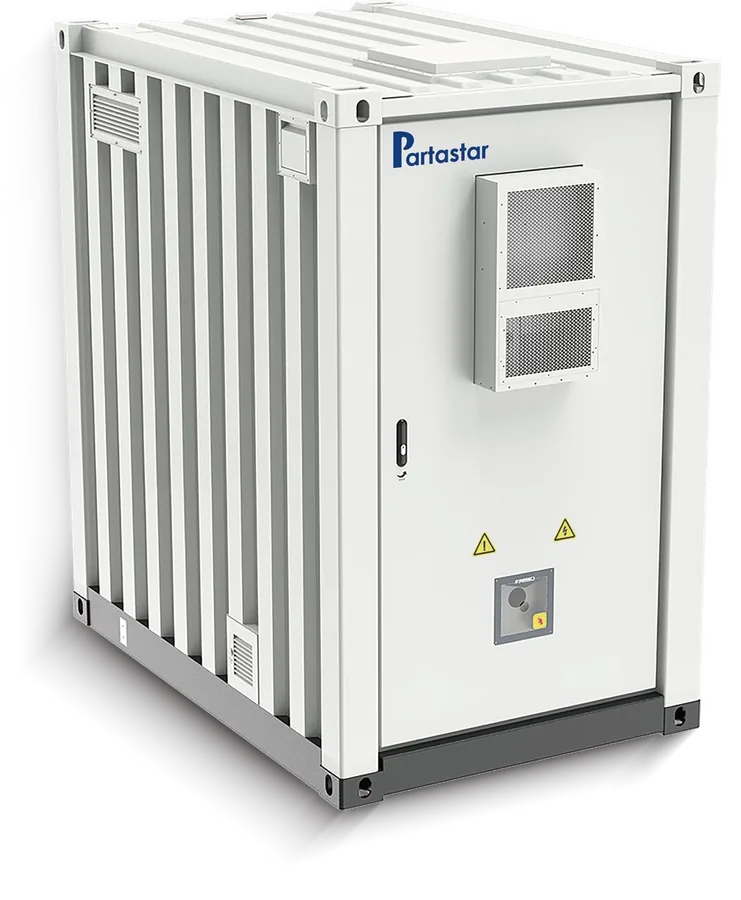

| Үзүүлэлт | 150 кВт·ц нар-салхи-дизель | 261 кВт·ц шингэн хөргөлттэй | 522 кВт·ц шингэн хөргөлттэй | 3290 кВт·ц контейнер, агаар хөргөлттэй |
|---|---|---|---|---|
| Элементийн төрөл | LiFePO4 | |||
| Нэрлэсэн энерги | 150.5 кВт·ц | 261 кВт·ц | 522.49 кВт·ц | 3290.11 кВт·ц |
| Цэнэглэх/гаргах хурд | — | ≤0.5CP | ≤0.25CP | ≤0.5CP |
| Нэрлэсэн хүчдэл | 537.6V | — | — | — |
| Батарейн хүчдэлийн муж | 470.4–604.8V | 650–949V | 650–949V | 1142–1468.8V |
| BMS | 3 түвшин | 2 түвшин | 3 түвшин | 3 түвшин |
| Хэмжээ (Н×Г×Ө) | 1600×1700×2591 мм | 950×1300×2200 мм | 1850×1300×2200 мм | 6058×2438×2896 мм |
| Жин | ≈3 т | ≈2.3 т | ≈4.5 т | ≈33 т |
| Хамгаалалтын зэрэг | IP54 | IP54 | IP55 | IP54 |
| Ажлын температур | −30~+55°C (>45°C чадал бууруулна) | −30~+50°C (>45°C чадал бууруулна) | −30~+45°C | −30~+50°C (>45°C чадал бууруулна) |
| Ажлын чийгшил | 5–95%RH (конденсацгүй) | 0–95%RH (конденсацгүй) | 0–95%RH | 0–95%RH (конденсацгүй) |
| Туслах тэжээл | 25 кВт, 380V/480V, 50Гц | 6 кВт, 380V, 50Гц | 25 кВт, 380V/480V, 50Гц | 25 кВт, 380V/480V, 50Гц |
| Галын хамгаалалт | S төрлийн аэрозоль / гептафторпропан / перфторгексанон | S төрлийн аэрозоль / гептафторпропан / перфторгексанон | Перфторгексанон | S төрлийн аэрозоль / гептафторпропан / перфторгексанон |
| Суурилуулах арга | Гадаа суурилуулалт | |||
| Зэврэлтээс хамгаалах зэрэг | C3 (C4/C5 сонголттой) | C3 (C4/C5 сонголттой) | C3 | C3 (C4/C5 сонголттой) |
| Өндөршил | 3000 м хүртэл | |||
| Ажлын горим | Өдөрт макс. 2 цэнэглэлт, 2 гаргалт | Өдөрт макс. 2 цэнэглэлт, 2 гаргалт | 1 цэнэглэлт, 1 гаргалт | Өдөрт макс. 2 цэнэглэлт, 2 гаргалт |
| Холбооны интерфейс | — | — | Ethernet / RS485 | Ethernet / RS485 |
| Гадаад холбооны протокол | — | — | ModbusTCP / Modbus RTU | ModbusTCP / IEC61850 / Modbus RTU |
| Гэрчилгээ | — | — | GB/T 36276, GB/T 34131, GB/T 34120 | GB/T 36276, GB/T 34131, UL 1973 |
